ARIETE HIDRÁULICO GAVIOTAS

INTRODUCCIÓN

El desarrollo tecnológico del HIDRO ARIETE de alta cabeza tipo “GAVIOTAS”, se ha realizado con base en la experiencia y operación del implemento, bajo un sinnúmero de diferentes condiciones de trabajo, lo cual ha hecho que con el tiempo haya sido rediseñado y modificado.

En la actualidad es un implemento de gran confiabilidad que requiere un mínimo de mantenimiento.

Solamente agua corriente y un pequeño desnivel o caída de agua de 1 a 4 metros son necesarios para accionar estas bombas sin motor.

Bombea miles de litros de agua, día y noche, a una distancia máxima de 1.000 metros, con una altura hasta de 100 metros, sin consumo de electricidad o combustible.

Por su diseño innovativo, fabricación y mantenimiento, es más eficiente que los Hidro Arietes tradicionales.

DESCRIPCIÓN GENERAL

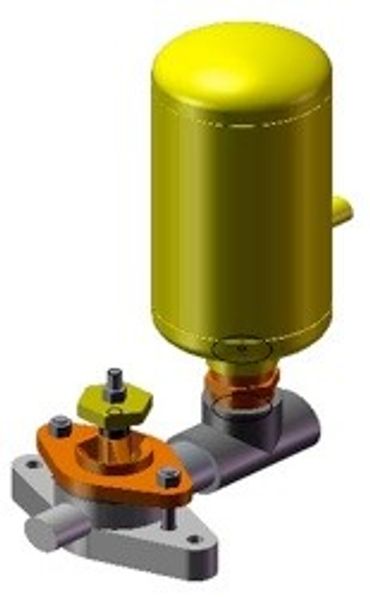

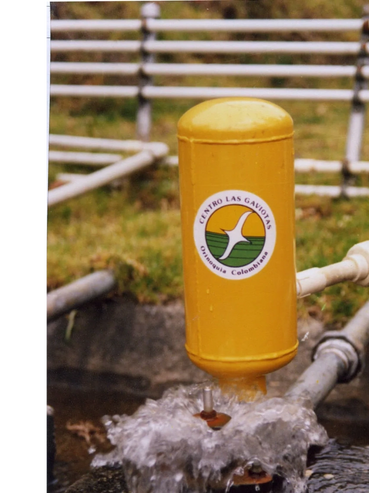

EL ARIETE HIDRÁULICO es una bomba automática para elevación de agua. Diseñado y desarrollado para aprovechar pequeñas caídas de agua de mediano caudal, sin consumir más energía que la fuerza viva del agua, tomada de un estanque o pequeño riachuelo.

FUNCIONAMIENTO

El agua al caer del depósito (Q) con velocidad creciente y llevada por la tubería de conducción (d), hace que la fuerza viva del agua acabe por cerrar la válvula pulsadora (I);  adquiere así, bruscamente, mucha precisión; abre el sello de alta presión (D) y penetra en la cámara neumática (T), cuyo aire, momentáneamente comprimido, se expande, cierra (D)  e impulsa el agua hasta el depósito superior; (I) baja por su peso y así empieza otro ciclo.

• d: Tubería de Alimentación
• m: Manguera de Conducción
• I: Válvula Pulsadora
• Q: Caudal Disponible
• Qo: Caudal de desperdicio
• T: Camara Neumática
• a: Chimenea de Equilibrio
• h: Caída de Agua (mts)
• q: Caudal de Suministro (Lts/mn)
• D: Sello de Alta Presión
• Ho: Altura de Bombeo (mts)
• Lo: Longitud de Bombeo (mts)
